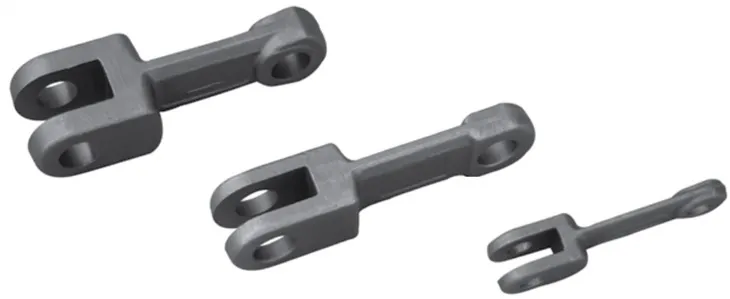

El fitxer adjunt més important decadena forjadaÉs el raspador. Es desempenja en la cadena que pot transmetre coses. Hi ha dos forats al rascador que s'utilitzen per connectar la fixació de cautxú per evitar danys al rascador. Per al material, normalment proporcionem 20CrMni(enllaç), 40Cr(pin) i Q235 (rascador i clip d'aire).
*Dibuix de la cadena de forja de gota rascadora
*Dimensions de la cadena de forja de gota de rascador per a la referència
| Cadena No. | Pega | Dimensions | Darrer força | Pes | |||||||
| Un | B | C | D | E | T | 20CrMnTi | 40Cr | 42CrMo | |||
| Mm | Mm | Mm | Mm | Mm | Mm | Mm | KN | KN | KN | Kg/M | |
| 10160B | 101.6 | 24.0 | 8.0 | 36.0 | 14.0 | 9.0 | 6.0 | 90.0 | 100.0 | 130.0 | 3.5 |
| 10160.0 | 101.6 | 30.0 | 13.0 | 36.0 | 14.0 | 14.0 | 9.0 | 120.0 | 150.0 | 200.0 | 3.8 |
| 102.0 | 102.0 | 28.0 | 12.0 | 36.0 | 14.0 | 13.0 | 8.0 | 110.0 | 140.0 | 190.0 | 3.7 |
| 102F | 102.0 | 33.5 | 14.0 | 38.0 | 14.0 | 15.0 | 10.0 | 150.0 | 180.0 | 230.0 | 4.0 |
| 125.0 | 125.0 | 36.0 | 15.0 | 36.0 | 16.0 | 16.0 | 10.0 | 180.0 | 210.0 | 260.0 | 4.8 |
| 14218.0 | 142.0 | 42.0 | 19.0 | 50.0 | 25.0 | 20.0 | 12.0 | 270.0 | 350.0 | 440.0 | 10.3 |
| 14226.0 | 142.0 | 62.0 | 28.0 | 50.0 | 25.0 | 30.0 | 15.0 | 370.0 | 450.0 | 550.0 | 14.7 |
| 150.0 | 150.0 | 42.0 | 16.0 | 48.0 | 25.0 | 18.0 | 12.0 | 230.0 | 280.0 | 350.0 | 9.9 |
| 160.0 | 160.0 | 43.0 | 20.0 | 50.0 | 25.0 | 22.0 | 12.0 | 270.0 | 350.0 | 440.0 | 9.6 |
| 160F | 160.0 | 60.0 | 29.0 | 50.0 | 25.0 | 30.0 | 24.0 | 380.0 | 460.0 | 560.0 | 14.7 |
| 200.0 | 200.0 | 56.0 | 25.5 | 50.0 | 25.0 | 27.0 | 16.0 | 350.0 | 430.0 | 530.0 | 10.7 |
| 200F | 200.0 | 70.0 | 30.0 | 70.0 | 32.0 | 32.0 | 25.0 | 500.0 | 600.0 | 750.0 | 30.7 |
| 216.0 | 216.0 | 58.0 | 25.0 | 72.0 | 35.0 | 27.0 | 18.0 | 480.0 | 570.0 | 700.0 | 21.3 |
| 260.0 | 260.0 | 70.0 | 30.0 | 75.0 | 32.0 | 32.0 | 20.0 | 600.0 | 720.0 | 900.0 | 20.7 |
*GZG Scraper Drop Forging Chain sharing
1. Consulta i citació(9 de novembre de 2021)
2. Confirmació del dibuix(12 de novembre de 2021)
3. Negociació en termini de lliurament (12 de novembre de 2021)
4. Detall de discussió i signatura de PI(15 de novembre de 2021)
5. Confirmació de pagament(22 de novembre de 2021)
6. Organitzar la producció(23 de novembre de 2021)
7. Producte acabat i embalatge(7 de gener de 2022)
Si us plau, feu-nos-ho saber si necessiteu ajuda durant la vostra consulta, estarem encantats d'ajudar-vos. I no et preocupis per la nostra qualitat, encara rebem cap queixa dels nostres clients, GZG Transmission és un soci comercial de confiança.
