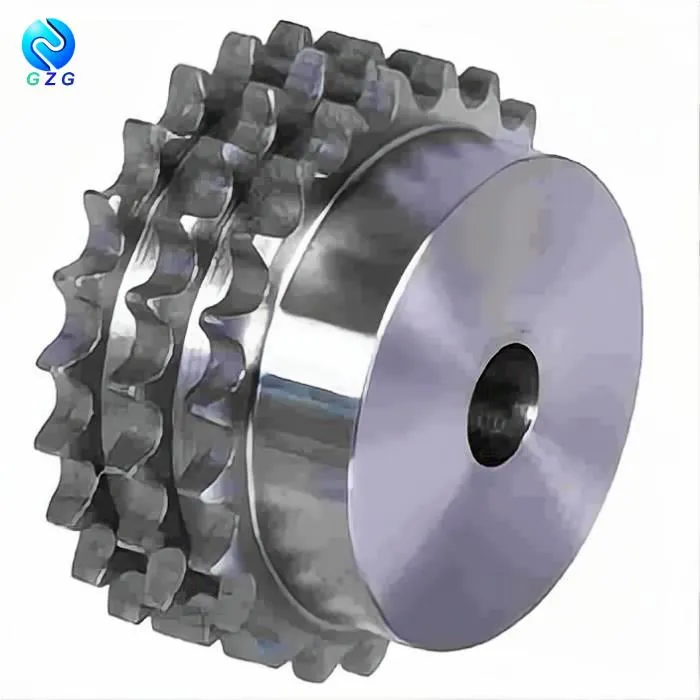

Part de transmissió bàsica ANSI Sprocket 80

Característiques:

ANSI Sprocket 80 és un tipus de roda dentada estàndard nord-americà que s'utilitza àmpliament en diverses indústries amb finalitats de transmissió d'energia. Guizhou GZG és un fabricant líder d'ANSI Sprocket 80 i produeix una àmplia gamma de rodes dentades, incloent rodes de rodes, rodes simples, dúplex i multiplex.

							80
							NOTA			mm
							Brea			25.40
							Corró Φ			15.875
							h			14.61
							h1			14.15
							h2			43.43
							Mides: mm
Dents	OD	P.C.D	Avorriment: d	Tipus B Simplex			Dúplex tipus B				Material
				Hub		Pes kg	Avorriment: d	Hub		Pes kg
				BD	BL			BD	BL
8	76.5	66.4	25.4	49.2	41.28	0.63					C45
9	85.1	74.3	25.4	57.2	41.28	0.72
10	93.5	82.2	25.4	65.1	41.28	0.99	25.4	65.09	69.85	1.62
20	175.5	162.4	25.4	108.0	38.10	3.78	25.4	127.00	69.85	8.19
30	256.8	243.0	30.16	120.7	50.80	7.83	25.4	146.05	76.20	17.78
40	338.1	323.7	30.16	120.7	50.80	12.02
50	419.1	404.5	31.75	120.7	50.80	16.79
60	499.9	485.3	31.75	133.4	50.80	24.53	38.1	146.05	95.25	41.99
65	540.3	525.7	31.75	133.4	50.80	27.81
68							38.1	152.4	101.60	43.29
76							38.1	152.4	101.60	50.85
95							38.1	152.4	107.95	74.25

L'ANSI Sprocket 80 de GZG està disponible en una gamma de recomptes de dents de 8 a 95 dents. Tanmateix, si un client necessita més dents, ens poden proporcionar els dibuixos i els nostres enginyers s'asseguraran que la roda dentada personalitzada estigui dissenyada amb les especificacions requerides. L'ANSI Sprocket 80 s'utilitza normalment juntament amb cadenes industrials de la sèrie A. Està fet d'acer 45 d'alta qualitat i es pot combinar amb cadenes d'acer al carboni o cadenes d'acer inoxidable en funció dels requisits específics d'aplicació. A GZG, fabriquem el nostre ANSI Sprocket 80 segons estrictes estàndards de qualitat. Utilitzem tècniques de mecanitzat avançades per garantir que les nostres rodes dentades siguin precises i tinguin un acabat superficial elevat. Això es tradueix en un rendiment excel·lent, una vida útil prolongada de l'equip i un temps d'inactivitat minimitzat per als nostres clients.
